Mica

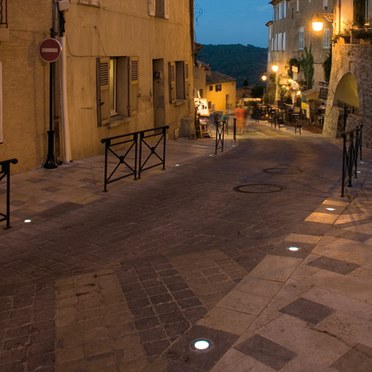

Una serie di apparecchi da incasso carrabili circolari
- IP67 con corpo in alluminio pressofuso. Scelta di taglie, cornici, profondità di montaggio, sorgenti luminose e sistemi di controllo per ogni applicazione
- Regolazione dell’angolo di inclinazione delle sorgenti luminose per alcune versioni LED e HIT.
- Alimentatore integrato. Tutte le versioni sono precablate con cavi resinati per una maggiore tenuta stagna ed una veloce installazione
Materiali
Corpi: alluminio pressofuso EN AB44100 (senza rame) verniciato a polveri per una resistenza elevata alla corrosione.
Telaio: Acciaio inox AISI 316L (spessore 3 mm) con trattamento anti-corrosione o alluminio verniciato ENAB44100 (senza rame).
Classe di corrosione standard: C3.
Viti: acciaio inox
Vetro frontale: temprato semi sabbiato.
Spessori del vetro:
Mica Slim A e Mica Slim I: 19mm con telaio in acciaio inox e 15mm con telaio in alluminio verniciato.
Mica Slim S: 15mm con telaio in acciaio inox e 12mm con telaio in alluminio verniciato ENAB44100 (senza rame).
Mica Slim SS: 12mm con telaio in acciaio inox e 10mm con telaio in alluminio verniciato ENAB44100 (senza rame).
Guarnizione: silicone anti-invecchiamento.
Cassaforma da incasso: polipropilene.
Cavo: (H07RN-F 3x1,5mm²) min. 0.4m di lunghezza per tutte le taglie.
Accessori finestra a cupola: alluminio verniciato ENAB44100 solo per le versioni Mica Slim SS.
Vetro antiscivolo su richiesta.
Pellicole olografiche: policarbonato anti-ingiallimento.
Tutte le versioni sono provviste di alimentatore integrato non dimmerabile.
Installazione e Montaggio
L’apparecchio è fornito completo di corpo, cassaforma da incasso, telaio e vetro. Tutte le versioni sono pre-cablate.
Per applicazioni in esterno, va realizzato un drenaggio in ghiaia di 30cm o equivalente al di sotto del corpo per garantire l’evacuazione dell’acqua. La cassaforma può essere integrata nell’asfalto con un buon drenaggio una volta che l’asfalto raggiunge una temperatura approssimativa di 80°C.
L’apparecchio deve funzionare 45 minuti senza il vetro di chiusura per evitare condensa all’interno dell’apparecchio.
Mica Slim può essere installato in aree dove la velocità veicolare non superi 30 km/h per le versioni piane e di 20 km/h per le versioni a cupola.
Per facilitare l’installazione, il cablaggio può avvenire tramite connettori IP68 (codici SAP 96260810, 96260809, 96272068 e 60800549). Per cablaggio passante, si possono utilizzare scatole di connessione IP67 (codici SAP 96257909 e 96257908).
Tutte le versioni sono provviste di alimentatore integrato.
Ai sensi della normativa EN60598-2-13, il carico statico massimo è di 5000 kg per il vetro piano con telaio in acciaio Inox, 3500 kg per il vetro piano con telaio in alluminio.
Tecnologia cambia-colori RGB disponibile per Mica Slim I. Per le versioni RGB, i LED sono gestiti da protocollo DMX (non fornito).
Montaggio delle pellicole olografiche: aprire il vetro frontale e inserire la pellicola olografica sotto il vetro, con il lato liscio della pellicola in contatto con il vetro. Ruotare la pellicola per ottenere l’effetto luminoso desiderato.
Specifiche
To specify state:
Round recessed, drive-over luminaires with integral transformer, 4 sizes. Polypropylene recessed box and flat stainless steel/flat or dome windows painted aluminium frames. Die cast aluminium body sealed to IP67. With a choice of 3 monochromatic colours, dynamic RGB versions for Mica Slim I driven by DMX driver (included). Other DMX components ordered separately.
For ground installation with front part-frosted flat glass enclosure for illumination or frosted glass/frosted glass/dome windows for guidance.
As Thorn Mica Slim.
▼ Mica Slim SS LED
Descrizione | Potenza apparecchio (W) | Output apparecchio (lm) | Type | Peso (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
MICA SLIM SS 1L35 ACC 24D 832 AL SF | 2 | 86 | LED | 1.57 | 96271533 | ||||
MICA SLIM SS 1L35 ACC 24D 832 RS SF | 2 | 86 | LED | 1.74 | 96271534 | ||||
MICA SLIM SS 1L35 ACC 24D 840 AL SF | 2 | 92 | LED | 1.57 | 96271531 | ||||
MICA SLIM SS 1L35 ACC 24D 840 RS SF | 2 | 92 | LED | 1.74 | 96271532 | ||||
MICA SLIM SS 1L35 ACC 7D 832 AL SF | 1.57 | 96271480 | |||||||
MICA SLIM SS 1L35 ACC 7D 832 RS SF | 1.74 | 96271477 | |||||||
MICA SLIM SS 1L35 ACC 7D 840 AL SF | 1.57 | 96271479 | |||||||
MICA SLIM SS 1L35 ACC 7D 840 RS SF | 1.74 | 96271476 | |||||||
MICA SLIM SS 1L35 SOFT 832 AL FR | 1.47 | 96271474 | |||||||
MICA SLIM SS 1L35 SOFT 832 RS FR | 1.64 | 96271471 | |||||||
MICA SLIM SS 1L35 SOFT 840 AL FR | 1.47 | 96271473 | |||||||
MICA SLIM SS 1L35 SOFT 840 RS FR | 1.64 | 96271470 | |||||||
MICA SLIM SS 1L70 ACC 832 EDO W2 | 1.47 | 96271489 | |||||||
MICA SLIM SS 1L70 ACC 840 EDO W1 | 1.47 | 96271482 | |||||||
MICA SLIM SS 1L70 ACC 840 EDO W2 | 1.47 | 96271484 | |||||||
MICA SLIM SS 1L70 ACC 840 EDO W8 | 1.47 | 96271486 |
▼ Mica Slim S LED
Descrizione | Potenza apparecchio (W) | Output apparecchio (lm) | Type | Peso (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
MICA SLIM S 3L35 ACC 10D 832 AL SF | 4 | 226 | LED | 2.34 | 96271501 | ||||
MICA SLIM S 3L35 ACC 10D 832 RS SF | 4 | 226 | LED | 2.60 | 96271498 | ||||
MICA SLIM S 3L35 ACC 10D 840 AL SF | 4 | 243 | LED | 2.34 | 96271500 | ||||
MICA SLIM S 3L35 ACC 10D 840 RS SF | 4 | 243 | LED | 2.60 | 96271497 | ||||
MICA SLIM S 3L35 ACC 23D 832 AL SF | 4 | 183 | LED | 2.34 | 96271539 | ||||
MICA SLIM S 3L35 ACC 23D 832 RS SF | 4 | 183 | LED | 2.60 | 96271540 | ||||
MICA SLIM S 3L35 ACC 23D 840 AL SF | 4 | 195 | LED | 2.34 | 96271537 | ||||
MICA SLIM S 3L35 ACC 23D 840 RS SF | 4 | 195 | LED | 2.60 | 96271538 | ||||
MICA SLIM S 3L35 SOFT 832 AL FR | 2.20 | 96271495 | |||||||
MICA SLIM S 3L35 SOFT 832 RS FR | 2.45 | 96271492 | |||||||
MICA SLIM S 3L35 SOFT 840 AL FR | 2.20 | 96271494 | |||||||
MICA SLIM S 3L35 SOFT 840 RS FR | 2.45 | 96271491 |
▼ Mica Slim A LED
Descrizione | Potenza apparecchio (W) | Output apparecchio (lm) | Type | Peso (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
MICA SLIM A 4L50 SOFT 832 AL FR | 4.43 | 96271507 | |||||||
MICA SLIM A 4L50 SOFT 832 RS FR | 5.22 | 96271504 | |||||||
MICA SLIM A 4L50 SOFT 840 AL FR | 4.43 | 96271506 | |||||||
MICA SLIM A 4L50 SOFT 840 RS FR | 5.22 | 96271503 | |||||||
MICA SLIM A 5L90 ACC 28D 832 AL SF | 16 | 887 | LED | 4.93 | 96271545 | ||||
MICA SLIM A 5L90 ACC 28D 832 RS SF | 16 | 887 | LED | 5.71 | 96271546 | ||||
MICA SLIM A 5L90 ACC 28D 840 AL SF | 16 | 976 | LED | 4.93 | 96271543 | ||||
MICA SLIM A 5L90 ACC 28D 840 RS SF | 16 | 976 | LED | 5.71 | 96271544 | ||||
MICA SLIM A 5L90 ACC 8D 832 AL SF | 16 | 884 | LED | 4.93 | 96271513 | ||||
MICA SLIM A 5L90 ACC 8D 832 RS SF | 16 | 884 | LED | 5.71 | 96271510 | ||||
MICA SLIM A 5L90 ACC 8D 840 AL SF | 16 | 974 | LED | 4.93 | 96271512 | ||||
MICA SLIM A 5L90 ACC 8D 840 RS SF | 16 | 974 | LED | 5.71 | 96271509 |

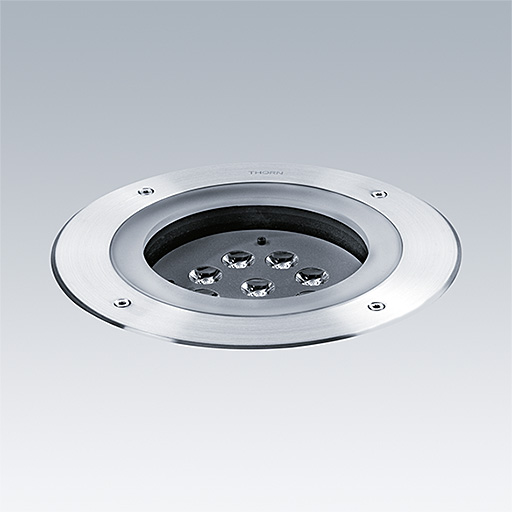

▼ Mica Slim I LED
Descrizione | Potenza apparecchio (W) | Output apparecchio (lm) | Type | Peso (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
MICA SLIM I 15L25 SOFT RGB DMX AL FR | 8.49 | 96271529 | |||||||
MICA SLIM I 15L25 SOFT RGB DMX RS FR | 9.78 | 96271530 | |||||||
MICA SLIM I 7L50 ACC 22D RGB DMX AL SF | 10 | 316 | LED | 8.49 | 96271521 | ||||
MICA SLIM I 7L50 ACC 22D RGB DMX RS SF | 10 | 316 | LED | 9.78 | 96271522 | ||||
MICA SLIM I 9L50 SOFT 832 AL FR | 8.49 | 96271525 | |||||||
MICA SLIM I 9L50 SOFT 832 RS FR | 9.78 | 96271526 | |||||||
MICA SLIM I 9L50 SOFT 840 AL FR | 8.49 | 96271523 | |||||||
MICA SLIM I 9L50 SOFT 840 RS FR | 9.78 | 96271524 | |||||||
MICA SLIM I 9L90 ACC 28D 832 AL SF | 27 | 1523 | LED | 8.49 | 96271551 | ||||
MICA SLIM I 9L90 ACC 28D 832 RS SF | 27 | 1523 | LED | 9.78 | 96271552 | ||||
MICA SLIM I 9L90 ACC 28D 840 AL SF | 8.49 | 96271549 | |||||||
MICA SLIM I 9L90 ACC 28D 840 RS SF | 9.78 | 96271550 | |||||||
MICA SLIM I 9L90 ACC 8D 832 AL SF | 27 | 1566 | LED | 8.49 | 96271517 | ||||
MICA SLIM I 9L90 ACC 8D 832 RS SF | 27 | 1566 | LED | 9.78 | 96271518 | ||||
MICA SLIM I 9L90 ACC 8D 840 AL SF | 27 | 1660 | LED | 8.49 | 96271515 | ||||
MICA SLIM I 9L90 ACC 8D 840 RS SF | 27 | 1660 | LED | 9.78 | 96271516 |
▼ Mica Slim LED pellicole olografiche
Descrizione | Peso (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
MICA SLIM A LED HOLO FILM 75X45° | 0.95 | 96260438 | |||||||
MICA SLIM I LED HOLO FILM 60X1° | 0.95 | 96260439 | |||||||
MICA SLIM I LED HOLO FILM 60X60° | 0.95 | 96260440 |
▼ Accessori Mica
Descrizione | Peso (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
CONNECT CABLE 2/3x1,5²-4² TH390 IP68 | 0.05 | 96260809 | |||||||
CONNECT CABLE 2/4x1,5²-4² TH391 IP68 | 0.05 | 96260810 | |||||||
CONNECT CABLE BOX 3/4x2,5² IP67 | 0.40 | 96257908 | |||||||
CONNECT CABLE BOX 4/6x2,5² IP67 | 0.77 | 96257909 |
