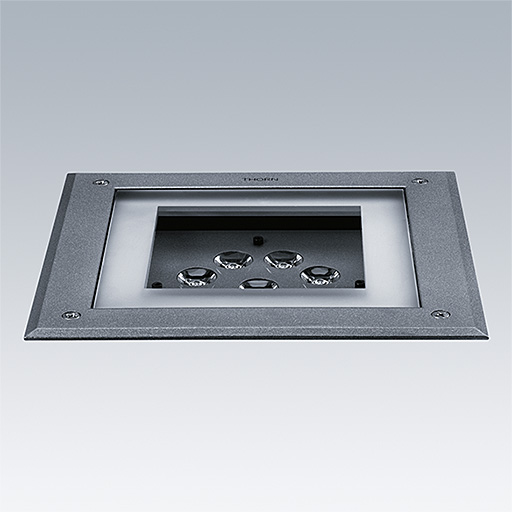

E/Fact
Nuova generazione di incassi calpestabili a basse temperature in conformità con la EN60598-2-13
- Tutta la gamma è in linea con la nuova normativa in materia di temperatura di contatto: <100 °C per le versioni convenzionali e <40 °C per le versioni a LED
- IP67 con corpo in alluminio pressofuso. Scelta di taglie, cornici, profondità di montaggio, sorgenti luminose e sistemi di controllo per ogni applicazione
- Regolazione dell’angolo di inclinazione delle sorgenti luminose per alcune versioni LED e HIT.
- Alimentatore integrato. Tutte le versioni sono precablate con cavi resinati per una maggiore tenuta stagna ed una veloce installazione
Materiali
Corpo: fusione di alluminio EN AB44100 (senza rame) verniciato a polveri per elevata resistenza alla corrosione
Telaio: Acciaio inox AISI 316L (spessore 2 mm) con trattamento anti-corrosione o alluminio verniciato EN AB44100 (senza rame).
Viti: acciaio inox
Vetro frontale: vetro sodico calcico temprato, sabbiato o semi sabbiato.
Spessori del vetro:
E/Fact 00: 8mm.
E/Fact 0: 8mm.
E/Fact 1: 10 mm.
E/Fact 2: 12 mm.
Guarnizione: silicone anti-invecchiamento
Cassaforma da incasso: polipropilene
Cavo: (H07RN-F 3x1.5mm2) lunghezza 0.4m per tutte le taglie.
Vetro antiscivolo su richiesta.
Pellicole olografiche: policarbonato anti ingiallimento.
Tutte le versioni hanno alimentatore integrato, non dimmerabile.
Tutte le versioni sono provviste di reattore elettronico a esclusione di:
E/Fact Taglia 2: 35W/70W HIT
Installazione e Montaggio
Installazione al suolo:
Apparecchio completo di corpo, scatola ad incasso, cornice e vetro.
Per applicazioni in esterno, va realizzato un drenaggio in ghiaia di 30cm o equivalente al di sotto del corpo per garantire l’evacuazione dell’acqua. La cassaforma può essere integrata nell’asfalto con un buon drenaggio una volta che l’asfalto raggiunge una temperatura approssimativamente di 80°C.
L’apparecchio deve funzionare 45 minuti senza il vetro di chiusura per evitare condensa all’interno dell’apparecchio.
In conformità con la norma EN60598-2-13, il carico statico massimo è 1000kg.
Filo incandescente 750°C.
Installazione a soffitto o a parete:
Grazie alle clip e al cavo di sicurezza (da ordinare separamente), tutte le versioni di E/Fact con cornice in alluminio possono essere installate a soffitto con kit da soffitto (da ordinare separamente). Solo E/Fact 0 e E/Fact 00 si possono montare a parete.
In E/Fact 2 la tecnologia cambia-colori RGB è integrata. Per le versioni RGB, i LED sono pilotati da controllo DMX (non incluso).
Per facilitare l’installazione, il cablaggio può avvenire tramite connettori IP68 (codici SAP 96260810, 96260809 e 96272068). Per cablaggio passante, si possono utilizzare scatole di connessione IP67 (codici SAP 96257909 e 96257908).
Solo per le versioni a LED montaggio delle pellicole olografiche: aprire il vetro frontale e inserire la pellicola olografica sotto il vetro grazie alla guarnizione con il lato liscio della pellicola in contatto con il vetro. Ruotare la pellicola per ottenere l’effetto luminoso desiderato.
Specifiche
Ulteriori specifiche sono disponibili tramite il referente THORN di zona o compilando il modulo di contatto (http://www.thornlighting.it/it-it/contact-us)
▼ E/Fact 00 LED Square
Descrizione | Potenza apparecchio (W) | Output apparecchio (lm) | Type | Peso (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
EFACT C00 1L35 ACC 24D 832 AL SF | 2 | 91 | LED | 0.72 | 96271714 | ||||
EFACT C00 1L35 ACC 24D 832 RS SF | 2 | 91 | LED | 0.78 | 96271715 | ||||
EFACT C00 1L35 ACC 24D 840 AL SF | 2 | 91 | LED | 0.72 | 96271712 | ||||
EFACT C00 1L35 ACC 24D 840 RS SF | 2 | 91 | LED | 0.78 | 96271713 | ||||
EFACT C00 1L35 ACC 24D BLU AL SF | 2 | 11 | LED | 0.72 | 96271716 | ||||
EFACT C00 1L35 ACC 24D BLU RS SF | 2 | 11 | LED | 0.78 | 96271717 | ||||
EFACT C00 1L35 ACC 7D 832 AL SF | 3 | 87 | LED | 0.72 | 96271559 | ||||
EFACT C00 1L35 ACC 7D 832 RS SF | 3 | 87 | LED | 0.78 | 96271560 | ||||
EFACT C00 1L35 ACC 7D BLU AL SF | 3 | 23 | LED | 0.72 | 96271555 | ||||
EFACT C00 1L35 ACC 7D BLU RS SF | 3 | 23 | LED | 0.78 | 96271556 | ||||
EFACT C00 1L35 ACC 7D 840 AL SF | 3 | 93 | LED | 0.72 | 96271563 | ||||
EFACT C00 1L35 ACC 7D 840 RS SF | 3 | 93 | LED | 0.78 | 96271564 | ||||
EFACT C00 1L35 SOFT 832 AL FR | 2 | 20 | LED | 0.70 | 96271561 | ||||
EFACT C00 1L35 SOFT 832 RS FR | 2 | 20 | LED | 0.75 | 96271562 | ||||
EFACT C00 1L35 SOFT BLU AL FR | 2 | 5 | LED | 0.70 | 96271557 | ||||
EFACT C00 1L35 SOFT BLU RS FR | 2 | 5 | LED | 0.75 | 96271558 |
▼ E/Fact 00 LED Round
Descrizione | Potenza apparecchio (W) | Output apparecchio (lm) | Type | Peso (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
EFACT R00 1L35 ACC 24D 832 AL SF | 2 | 91 | LED | 0.64 | 96271708 | ||||
EFACT R00 1L35 ACC 24D 832 RS SF | 2 | 91 | LED | 0.68 | 96271709 | ||||
EFACT R00 1L35 ACC 24D 840 AL SF | 2 | 91 | LED | 0.64 | 96271706 | ||||
EFACT R00 1L35 ACC 24D 840 RS SF | 2 | 91 | LED | 0.68 | 96271707 | ||||
EFACT R00 1L35 ACC 24D BLU AL SF | 2 | 11 | LED | 0.64 | 96271710 | ||||
EFACT R00 1L35 ACC 24D BLU RS SF | 2 | 11 | LED | 0.68 | 96271711 | ||||
EFACT R00 1L35 ACC 7D 832 AL SF | 3 | 87 | LED | 0.64 | 96271571 | ||||
EFACT R00 1L35 ACC 7D 832 RS SF | 3 | 87 | LED | 0.68 | 96271572 | ||||
EFACT R00 1L35 ACC 7D BLU AL SF | 3 | 23 | LED | 0.64 | 96271567 | ||||
EFACT R00 1L35 ACC 7D BLU RS SF | 3 | 23 | LED | 0.68 | 96271568 | ||||
EFACT R00 1L35 ACC 7D 840 AL SF | 3 | 93 | LED | 0.64 | 96271575 | ||||
EFACT R00 1L35 ACC 7D 840 RS SF | 3 | 93 | LED | 0.68 | 96271576 | ||||
EFACT R00 1L35 SOFT 832 AL FR | 2 | 20 | LED | 0.62 | 96271573 | ||||
EFACT R00 1L35 SOFT 832 RS FR | 2 | 20 | LED | 0.66 | 96271574 | ||||
EFACT R00 1L35 SOFT 840 AL FR | 2 | 21 | LED | 0.62 | 96271577 | ||||
EFACT R00 1L35 SOFT 840 RS FR | 2 | 21 | LED | 0.66 | 96271578 | ||||
EFACT R00 1L35 SOFT BLU AL FR | 2 | 5 | LED | 0.62 | 96271569 | ||||
EFACT R00 1L35 SOFT BLU RS FR | 2 | 5 | LED | 0.66 | 96271570 |
▼ E/Fact 0 LED Square
Descrizione | Potenza apparecchio (W) | Output apparecchio (lm) | Type | Peso (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
EFACT C0 1L50 SOFT 832 AL FR | 2 | 35 | LED | 1.45 | 96271581 | ||||
EFACT C0 1L50 SOFT 832 RS FR | 2 | 35 | LED | 1.51 | 96271582 | ||||
EFACT C0 1L50 SOFT 840 AL FR | 2 | 37 | LED | 1.45 | 96271583 | ||||
EFACT C0 1L50 SOFT 840 RS FR | 2 | 37 | LED | 1.51 | 96271584 | ||||
EFACT C0 1L50 SOFT BLU AL FR | 2 | 9 | LED | 1.45 | 96271579 | ||||
EFACT C0 1L50 SOFT BLU RS FR | 2 | 9 | LED | 1.51 | 96271580 | ||||
EFACT C0 3L50 ACC 22D 832 AL SF | 6 | 329 | LED | 1.56 | 96271726 | ||||
EFACT C0 3L50 ACC 22D 832 RS SF | 6 | 329 | LED | 1.51 | 96271727 | ||||
EFACT C0 3L50 ACC 22D 840 AL SF | 6 | 346 | LED | 1.56 | 96271724 | ||||
EFACT C0 3L50 ACC 22D 840 RS SF | 6 | 346 | LED | 1.51 | 96271725 | ||||
EFACT C0 3L50 ACC 22D BLU AL SF | 6 | 82 | LED | 1.56 | 96271728 | ||||
EFACT C0 3L50 ACC 22D BLU RS SF | 6 | 82 | LED | 1.51 | 96271729 | ||||
EFACT C0 3L50 ACC 9D 832 AL SF | 6 | 326 | LED | 1.51 | 96271589 | ||||
EFACT C0 3L50 ACC 9D 832 RS SF | 6 | 326 | LED | 1.56 | 96271590 | ||||
EFACT C0 3L50 ACC 9D 840 AL SF | 6 | 346 | LED | 1.51 | 96271591 | ||||
EFACT C0 3L50 ACC 9D 840 RS SF | 6 | 346 | LED | 1.56 | 96271592 | ||||
EFACT C0 3L50 ACC 9D BLU 9D AL SF | 6 | 82 | LED | 1.51 | 96271593 | ||||
EFACT C0 3L50 ACC 9D BLU 9D RS SF | 6 | 82 | LED | 1.56 | 96271594 |
▼ E/Fact 0 LED Round
▼ E/Fact 1 LED Square
Descrizione | Potenza apparecchio (W) | Output apparecchio (lm) | Type | Peso (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
EFACT C1 4L50 SOFT 832 AL FR | 6 | 64 | LED | 3.59 | 96271620 | ||||
EFACT C1 4L50 SOFT 832 RS FR | 6 | 64 | LED | 3.72 | 96271621 | ||||
EFACT C1 4L50 SOFT 840 AL FR | 6 | 68 | LED | 3.59 | 96271622 | ||||
EFACT C1 4L50 SOFT 840 RS FR | 6 | 68 | LED | 3.72 | 96271623 | ||||
EFACT C1 4L50 SOFT BLU AL FR | 6 | 15 | LED | 3.59 | 96271616 | ||||
EFACT C1 4L50 SOFT BLU RS FR | 6 | 15 | LED | 3.72 | 96271617 | ||||
EFACT C1 5L90 ACC 28D 832 AL SF | 16 | 887 | LED | 3.89 | 96271738 | ||||
EFACT C1 5L90 ACC 28D 832 RS SF | 16 | 887 | LED | 4.02 | 96271739 | ||||
EFACT C1 5L90 ACC 28D 840 AL SF | 16 | 976 | LED | 3.89 | 96271740 | ||||
EFACT C1 5L90 ACC 28D 840 RS SF | 16 | 976 | LED | 4.02 | 96271741 | ||||
EFACT C1 5L90 ACC 28D BLU AL SF | 16 | 161 | LED | 3.89 | 96271736 | ||||
EFACT C1 5L90 ACC 28D BLU RS SF | 16 | 161 | LED | 4.02 | 96271737 | ||||
EFACT C1 5L90 ACC 8D 832 AL SF | 16 | 920 | LED | 3.89 | 96271612 | ||||
EFACT C1 5L90 ACC 8D 832 RS SF | 16 | 920 | LED | 4.02 | 96271613 | ||||
EFACT C1 5L90 ACC 8D BLU AL SF | 16 | 193 | LED | 3.89 | 96271610 | ||||
EFACT C1 5L90 ACC 8D BLU RS SF | 16 | 193 | LED | 4.02 | 96271611 |
▼ E/Fact 1 LED Round
Descrizione | Potenza apparecchio (W) | Output apparecchio (lm) | Type | Peso (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
EFACT R1 4L50 SOFT 832 AL FR | 6 | 64 | LED | 2.99 | 96271634 | ||||
EFACT R1 4L50 SOFT 832 RS FR | 6 | 64 | LED | 2.99 | 96271635 | ||||
EFACT R1 4L50 SOFT 840 AL FR | 6 | 64 | LED | 2.99 | 96271636 | ||||
EFACT R1 4L50 SOFT 840 RS FR | 6 | 64 | LED | 2.99 | 96271637 | ||||
EFACT R1 4L50 SOFT BLU AL FR | 6 | 15 | LED | 2.99 | 96271632 | ||||
EFACT R1 4L50 SOFT BLU RS FR | 6 | 15 | LED | 2.99 | 96271633 | ||||
EFACT R1 5L90 ACC 28D 832 AL SF | 16 | 887 | LED | 3.29 | 96271732 | ||||
EFACT R1 5L90 ACC 28D 832 RS SF | 16 | 887 | LED | 3.41 | 96271733 | ||||
EFACT R1 5L90 ACC 28D 840 AL SF | 16 | 976 | LED | 3.29 | 96271734 | ||||
EFACT R1 5L90 ACC 28D 840 RS SF | 16 | 976 | LED | 3.41 | 96271735 | ||||
EFACT R1 5L90 ACC 28D BLU AL SF | 16 | 161 | LED | 3.29 | 96271730 | ||||
EFACT R1 5L90 ACC 28D BLU RS SF | 16 | 161 | LED | 3.41 | 96271731 | ||||
EFACT R1 5L90 ACC 8D 832 AL SF | 16 | 920 | LED | 3.29 | 96271626 | ||||
EFACT R1 5L90 ACC 8D 832 RS SF | 16 | 920 | LED | 3.41 | 96271627 | ||||
EFACT R1 5L90 ACC 8D 840 AL SF | 16 | 976 | LED | 3.29 | 96271628 | ||||
EFACT R1 5L90 ACC 8D 840 RS SF | 16 | 976 | LED | 3.41 | 96271629 | ||||
EFACT R1 5L90 ACC 8D BLU AL SF | 16 | 193 | LED | 3.29 | 96271624 | ||||
EFACT R1 5L90 ACC 8D BLU RS SF | 16 | 193 | LED | 3.41 | 96271625 |
▼ E/Fact 2 LED Square
▼ E/Fact 2 LED Round
▼ E/Fact LED pellicole olografiche
▼ Accessori E/Fact
Descrizione | Peso (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
CON CABLE 3/3x1,5² IP67 ZUM | 0.10 | 60800549 | |||||||
CONNECT CABLE 2/3x1,5²-4² TH390 IP68 | 0.05 | 96260809 | |||||||
CONNECT CABLE 2/4x1,5²-4² TH391 IP68 | 0.05 | 96260810 | |||||||
CONNECT CABLE BOX 3/4x2,5² IP67 | 0.40 | 96257908 | |||||||
CONNECT CABLE BOX 4/6x2,5² IP67 | 0.77 | 96257909 | |||||||
EFACT0 AL FRAME MCE KIT | 0.10 | 96272285 | |||||||
EFACT00 AL FRAME MCE KIT | 0.10 | 96272284 | |||||||
EFACT1 AL FRAME MCE KIT | 0.10 | 96272286 | |||||||
EFACT2 AL FRAME MCE KIT | 0.10 | 96272287 |
