Legend

  • Legend
  • Legend
  • Legend

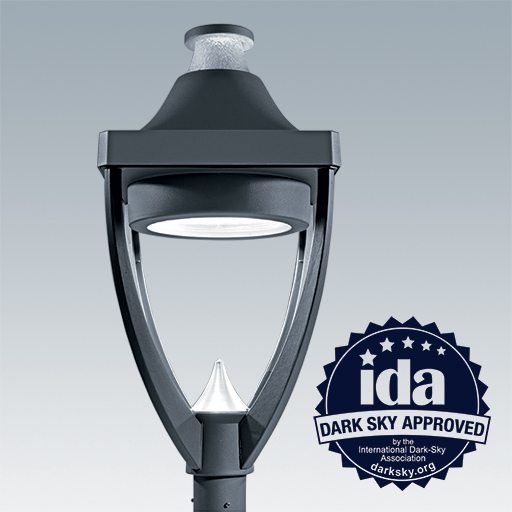

Armatura sospesa o testapalo aggiornamento della classica lanterna in stile con le nuove tecnologie ad alte prestazioni

  • Approvato IDA Dark Sky
  • *Il certificato di approvazione IDA degli apparecchi si riferisce <= 3000 K e chiusure trasparenti. Gli apparecchi devono essere installati in base alla fotometria. Solo modelli senza elemento superiore illuminato.
  • Estetica coerente tra la versione testapalo e sospensione
  • Disponibile con lampade a scarica, a LED e piastra per retrofit di impianti esistenti
  • Compatibile con Bi-potenza, DALI e sistemi digestione della luce, fornisce sistemi di dimmerazione e controllo avanzati per ridurre il consumo energetico
  • L’armatura testapalo è disponibile con o senza effetto luminoso sul cono superiore

Materiali

Corpo: pressofusione d’alluminio (EN AC-44300), verniciato a polveri grigio 900 testurizzato (simile al RAL7043)
Chiusura: vetro piano temprato
Riflettore: alluminio anodizzato altamente riflettente
Classe di corrosione standard C5 secondo ISO 9223: 2012.

Installazione e Montaggio

Versione montaggio testapalo (MTP) su pali con attacco D60mm, innesto 100mm, fissaggio tramite 3 viti M8 in acciaio inox. Versione a sospensione (MSU) fissata tramite tubo filettato 34G. Altezze di montaggio consigliate: da 4 a 6m.
Bracci:
I bracci BILAM si adattano come testapalo Ø60mm e sospensione (Ø34mm) con singolo o doppio braccio. Disponibili anche come bracci a parete. Alluminio con innesto di fissaggio in acciaio. Costituiti da un tubo in alluminio Ø60mm, di forma rettangolare (80x40mm) sostenente la lanterna e due altre linee decorative.
I bracci intermedi EIFFEL si montano su pali cilindrici rastremati Ø60mm tramite una piastra di montaggio con 2 fori di fissaggio a distanza 220mm.
Possono montare le lanterne testapalo (Ø60mm) o a sospensione (Ø34mm) con singolo o doppio braccio. Alluminio con innesto di fissaggio in acciaio. Elemento per montaggio laterale su palo cilindro conico in acciaio, fissato con due viti M8-40 su due fori Ø11mm.

Specifiche

Ulteriori specifiche sono disponibili tramite il referente THORN di zona o compilando il modulo di contatto (http://www.thornlighting.it/it-it/contact-us)

New Product
LumExpress Product
eControl Product

Legend Sospensione, LED

DescrizionePotenza apparecchio (W)Output apparecchio (lm)   TypePeso (kg)SAP Code
LEGEND 36L50 RC 730 BP CL1 MSU 34G556732LED16.5096262559
LEGEND 36L50 RC 730 BP CL2 MSU 34G556732LED16.5096262698
LEGEND 36L50 RC 730 BP PM CL1 MSU 34G556732LED16.5096262561
LEGEND 36L50 RC 730 CL1 MSU 34G556732LED16.5096262557
LEGEND 36L50 RC 730 CL2 MSU 34G556732LED16.5096262696
LEGEND 36L50 RC 740 BP CL1 MSU 34G557384LED16.5096262558
LEGEND 36L50 RC 740 BP CL2 MSU 34G557384LED16.5096262699
LEGEND 36L50 RC 740 BP PM CL1 MSU 34G557384LED16.5096262560
LEGEND 36L50 RC 740 CL1 MSU 34G557384LED16.5096262556
LEGEND 36L50 RC 740 CL2 MSU 34G557384LED16.5096262697
LEGEND 36L70 RC 730 BP CL1 MSU 34G778914LED16.5096262565
LEGEND 36L70 RC 730 BP CL2 MSU 34G778914LED16.5096262702
LEGEND 36L70 RC 730 BP PM CL1 MSU 34G778914LED16.5096262567
LEGEND 36L70 RC 730 CL1 MSU 34G778914LED16.5096262563
LEGEND 36L70 RC 730 CL2 MSU 34G778914LED16.5096262700
LEGEND 36L70 RC 740 BP CL1 MSU 34G779777LED16.5096262564
LEGEND 36L70 RC 740 BP CL2 MSU 34G779777LED16.5096262703
LEGEND 36L70 RC 740 BP PM CL1 MSU 34G779777LED16.5096262566
LEGEND 36L70 RC 740 CL1 MSU 34G779777LED16.5096262562
LEGEND 36L70 RC 740 CL2 MSU 34G779777LED16.5096262701
LEGEND LED 36L50 RC 722 BP CL2 MSU34G U1555646LED16.5096669730
LEGEND LED 36L50 RC 727 BP CL2 MSU34G U1556081LED16.5096633428
LEGEND LED 36L50 RC 730 BP CL2 MSU34G U1556732LED16.5096633502

Legend Testapalo, ottica chiusa, LED

DescrizionePotenza apparecchio (W)Output apparecchio (lm)   TypePeso (kg)SAP Code
LEGEND 36L50 RC 722 BP CL2 T60 U1555646LED17.5096669729
LEGEND 36L50 RC 727 BP CL2 T60 U1556081LED17.5096633427
LEGEND 36L50 RC 730 BP CL1 T60556732LED17.5096262576
LEGEND 36L50 RC 730 BP CL2 T60 U1556732LED17.5096633498
LEGEND 36L50 RC 730 BP CL2 T60.556732LED17.5096262623
LEGEND 36L50 RC 730 BP PM CL1 T60556732LED17.5096262578
LEGEND 36L50 RC 730 CL2 T60556732LED17.5096262619
LEGEND 36L50 RC 730 CL2 T60 U1556732LED17.5096633497
LEGEND 36L50 RC 740 BP CL1 T60557384LED17.5096262577
LEGEND 36L50 RC 740 BP CL2 T60557384LED17.5096262624
LEGEND 36L50 RC 740 BP PM CL1 T60557384LED17.5096262579
LEGEND 36L50 RC 740 CL2 T60557384LED17.5096262620
LEGEND 36L70 NR 722 BP CL2 T60 U1777243LED17.5096669728
LEGEND 36L70 NR 727 BP CL2 T60 U1777800LED17.5096633426
LEGEND 36L70 NR 730 BP CL2 T60778635LED17.5096275399
LEGEND 36L70 NR 730 BP CL2 T60 U1778635LED17.5096633501
LEGEND 36L70 NR 730 CL2 T60 U1778635LED17.5096633500
LEGEND 36L70 RC 730 BP CL1 T60778914LED17.5096262580
LEGEND 36L70 RC 730 BP CL2 T60778914LED17.5096262631
LEGEND 36L70 RC 730 BP CL2 T60 U1778914LED17.5096633499
LEGEND 36L70 RC 730 BP PM CL1 T60778914LED17.5096262582
LEGEND 36L70 RC 730 CL2 T60778914LED17.5096262627
LEGEND 36L70 RC 740 BP CL1 T60779777LED17.5096262581
LEGEND 36L70 RC 740 BP CL2 T60779777LED17.5096262632
LEGEND 36L70 RC 740 BP PM CL1 T60779777LED17.5096262583
LEGEND 36L70 RC 740 CL2 T60779777LED17.5096262628

Legend Testapalo, ottica perforata, LED

Legend LED piastra retrofit, ottica chiusa

DescrizionePotenza apparecchio (W)Output apparecchio (lm)   TypePeso (kg)SAP Code
LEGEND GT LED 36L50 RC 730 BP CL1556732LED3.1096262736
LEGEND GT LED 36L50 RC 730 BP CL2556732LED3.1096262747
LEGEND GT LED 36L50 RC 730 CL1556732LED3.1096262732
LEGEND GT LED 36L50 RC 730 CL2556732LED3.1096262739
LEGEND GT LED 36L50 RC 740 BP CL1557384LED3.1096262735
LEGEND GT LED 36L50 RC 740 BP CL2557384LED3.1096262748
LEGEND GT LED 36L50 RC 740 CL1557384LED3.1096262731
LEGEND GT LED 36L50 RC 740 CL2557384LED3.1096262740
LEGEND GT LED 36L70 RC 730 BP CL1778914LED3.1096262738
LEGEND GT LED 36L70 RC 730 BP CL2778914LED3.1096262749
LEGEND GT LED 36L70 RC 730 CL1778914LED3.1096262734
LEGEND GT LED 36L70 RC 730 CL2778914LED3.1096262741
LEGEND GT LED 36L70 RC 740 BP CL1779777LED3.1096262737
LEGEND GT LED 36L70 RC 740 BP CL2779777LED3.1096262750
LEGEND GT LED 36L70 RC 740 CL1779777LED3.1096262733
LEGEND GT LED 36L70 RC 740 CL2779777LED3.1096262742

Legend LED piastra retrofit, ottica perforata

DescrizionePotenza apparecchio (W)Output apparecchio (lm)   TypePeso (kg)SAP Code
LEGEND GT LED 36L50 RC 730 BP RPF CL2556732LED3.2096262751
LEGEND GT LED 36L50 RC 730 RPF CL2556732LED3.2096262743
LEGEND GT LED 36L50 RC 740 BP RPF CL2557384LED3.2096262752
LEGEND GT LED 36L50 RC 740 RPF CL2557384LED3.2096262744
LEGEND GT LED 36L70 RC 730 BP RPF CL2778914LED3.2096262753
LEGEND GT LED 36L70 RC 730 RPF CL2778914LED3.2096262745
LEGEND GT LED 36L70 RC 740 BP RPF CL2779777LED3.2096262754
LEGEND GT LED 36L70 RC 740 RPF CL2779777LED3.2096262746
