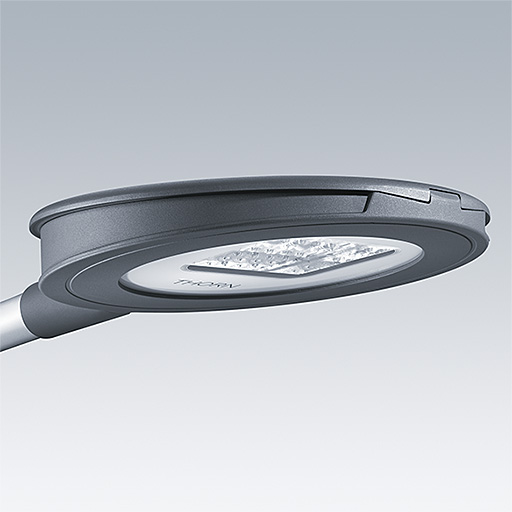

Dyana
Apparecchio a LED di alta qualità per migliorare in modo efficiente l'illuminazione urbana fino alla classe Me2
- Flessibiltà d'uso: 13 lumen output (fino a 21500 lm), due taglie, montaggi testapalo o laterale e due ottiche per una vasta gamma di progetti di illuminazione dalle classi S a Me2
- Ottica a LED ad alte prestazioni Thorn R-PEC per illuminazione stradale con alta efficienza (fino a 150 lm/W)
- Apparecchio a lunga durata IP66 e IK10 in alluminio pressofuso di alta qualità
- Nuovi bracci e pali coordinati per un progetto totalmente armonizzato
Materiali
Corpo, attacco e copertura (taglia 1): pressofusione d’alluminio, finitura antracite testurizzato (Akzo 900). Copertura (taglia 2): alluminio imbutito, finitura antracite testurizzato.
Chiusura vetro piano: vetro temprato 5mm di spessore.
Guarnizioni (taglia 1): gomma Etilene Propilene Diammina (EPDM), (taglia 2) silicone.
Installazione e Montaggio
Ottica stradale ottimizzata per strada stretta (NR) e ampia (WS) con un buon controllo e comfort. Gamma dedicata di pali e bracci Satys (Thorn).
Taglia 1 : Montaggio ingresso laterale Ø60mm, inclinazione = 0°, -5°. Montaggio testapalo Ø60mm e Ø76mm, inclinazione = 5°, 10°. Terminale fissato con 2 viti.
Sezione sottile: solo 92mm di spessore. Apertura dall'alto. Fornito completo e pronto da installare, in un unico imballo. Peso: 12kg max.
Taglia 2 : Montaggio ingresso laterale attacco lungo Ø60mm x 100mm, inclinazione 0°, fissato con 2 viti con bullone di sicurezza. Montaggio testapalo Ø60mm a 10°, fissato con 4 viti senza testa in acciaio inox. Apertura dal basso.
Fornito completo e pronto da installare, in un unico imballo. Peso: 15kg max. Opzione per montaggio Ø 76 mm con accessorio.
Specifiche
Ulteriori specifiche sono disponibili tramite il referente THORN di zona o compilando il modulo di contatto (http://www.thornlighting.it/it-it/contact-us)
▼ Dyana LED, taglia 1
Descrizione | Potenza apparecchio (W) | Output apparecchio (lm) | Type | Peso (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
DYANA LED 12L70 NR 740 CL2 MLE60 | 28 | 3269 | LED | 10.81 | 96261124 | ||||
DYANA LED 24L70 NR 730 CL2 MLE60 | 53 | 5989 | LED | 10.84 | 96269046 | ||||
DYANA LED 24L70 NR 730 CLO CL2 MLE60 | 53 | 5989 | LED | 11.30 | 96269048 | ||||
DYANA LED 24L70 NR 740 CL2 MLE60 | 53 | 6489 | LED | 10.84 | 96261125 | ||||
DYANA LED 36L100 NR 740 CL2 MLE60 | 114 | 11490 | LED | 11.60 | 96264389 | ||||
DYANA LED 36L50 NR 740 CL2 HT MLE60 | 55 | 7214 | LED | 11.60 | 96263153 | ||||
DYANA LED 36L70 NR 730 CL2 MLE60 | 78 | 8902 | LED | 10.85 | 96269043 | ||||
DYANA LED 36L70 NR 730 CLO CL2 MLE60 | 78 | 8902 | LED | 11.40 | 96269045 | ||||
DYANA LED 36L70 NR 740 CL2 MLE60 | 78 | 9644 | LED | 10.85 | 96261126 | ||||
DYANA LED 48L70 NR 740 CL2 MLE60 | 101 | 12815 | LED | 12.10 | 96269041 | ||||
DYANA LED 60L70 NR 740 CL2 MLE60 | 125 | 15903 | LED | 12.10 | 96264401 |
▼ Dyana LED, Bi-potenza, taglia 1
▼ Dyana LED, taglia 2
▼ Dyana LED, Bi-power, size 2
Descrizione | Potenza apparecchio (W) | Output apparecchio (lm) | Type | Peso (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
DYANA2 LED 72L35 NR 740 BP CL2 MTP | 78 | 11137 | LED | 15.20 | 96264367 | ||||
DYANA2 LED 72L35 WS 740 BP CL2 MTP | 78 | 10944 | LED | 15.20 | 96264352 | ||||
DYANA2 LED 72L50 NR 740 BP CL2 MLE | 109 | 15193 | LED | 14.70 | 96264380 | ||||
DYANA2 LED 72L50 NR 740 BP CL2 MTP | 109 | 15193 | LED | 15.20 | 96264382 | ||||
DYANA2 LED 72L50 WS 740 BP CL2 MLE | 109 | 14930 | LED | 14.70 | 96264373 | ||||
DYANA2 LED 72L50 WS 740 BP CL2 MTP | 109 | 14930 | LED | 15.20 | 96264375 | ||||
DYANA2 LED 72L70 NR 740 BP CL2 MLE | 152 | 20060 | LED | 14.70 | 96264360 | ||||
DYANA2 LED 72L70 NR 740 BP CL2 MTP | 152 | 20060 | LED | 15.20 | 96264358 | ||||
DYANA2 LED 72L70 WS 740 BP CL2 MLE | 152 | 19712 | LED | 14.70 | 96264342 | ||||
DYANA2 LED 72L70 WS 740 BP CL2 MTP | 152 | 19712 | LED | 15.20 | 96264344 |
▼ Mensole
Descrizione | Peso (kg) | SAP Code | |||||||
---|---|---|---|---|---|---|---|---|---|
<SATYS2 2xBRA 0,8 MTP D60 ANT | 15.40 | 96264456 | |||||||
<SATYS2 2xBRA 1,2 MTP D60 ANT | 18.90 | 96264457 | |||||||
SATYS2 1xBRA 0,8 MTP D60 ANT | 10.30 | 96264454 | |||||||
SATYS2 1xBRA 1,2 MTP D60 GRY | 12.00 | 96264455 | |||||||
SATYS2 MWA 0,4 ANT | 2.40 | 96264458 |
